Estudios de deslumbramiento por reflexión en plantas fotovoltaicas: qué analizan y para qué sirven

Un estudio de deslumbramiento permite identificar posibles reflejos de una planta fotovoltaica y evaluar su incidencia sobre carreteras y otros receptores. Explicamos qué datos necesita, cómo se realiza y cuáles son sus límites.

Reflejos y afección no significan lo mismo

Los módulos fotovoltaicos están diseñados para captar radiación solar, pero, como cualquier superficie expuesta a la luz, pueden producir reflejos bajo determinadas condiciones. La existencia de una trayectoria geométricamente posible entre el Sol, un módulo y un receptor es el primer aspecto que debe analizarse. Sin embargo, esa posibilidad no implica por sí sola que exista una afección relevante.

Un estudio de deslumbramiento por reflexión (EDR) busca precisamente diferenciar ambos conceptos. Primero identifica cuándo y dónde podrían producirse reflejos. Después examina las circunstancias en las que alcanzarían a los receptores considerados, prestando especial atención, cuando forma parte del alcance, a la seguridad vial.

Esta evaluación ayuda a comprender la interacción entre el diseño de una instalación, su entorno y el recorrido aparente del Sol a lo largo del año. También permite estudiar posibles ajustes antes de adoptar decisiones sobre el proyecto.

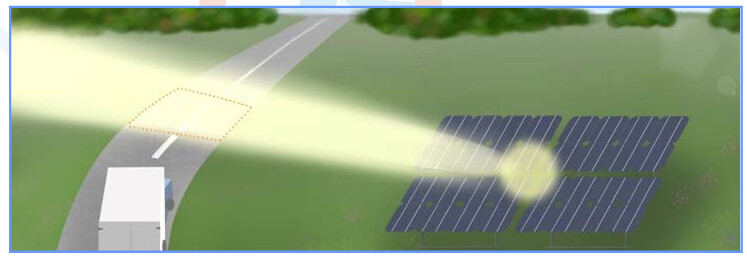

Ilustración de luz solar reflejada por módulos fotovoltaicos hacia una carretera con un vehículo. — Un reflejo puede dirigirse hacia una vía próxima. Su incidencia debe evaluarse desde los receptores y sentidos de circulación considerados. Ilustración incluida en la documentación técnica del estudio EDR (fig. 21); no representa el emplazamiento de la planta.

¿Qué receptores pueden analizarse?

En estudios orientados a la seguridad vial, los receptores suelen situarse en carreteras o caminos próximos a la planta. No basta con seleccionar puntos aislados: es necesario considerar los distintos sentidos de circulación, la orientación del conductor y su campo visual durante el recorrido.

Un reflejo que alcance un tramo de carretera puede quedar fuera de la dirección de observación habitual del conductor. También puede coincidir con la presencia del Sol directo en una posición similar o estar oculto por elementos intermedios. Por eso, la evaluación debe relacionar la geometría del reflejo con las condiciones concretas de percepción desde cada sentido de marcha.

Según las características y el alcance del encargo, también pueden valorarse otros receptores, como edificaciones, infraestructuras o puntos sensibles del entorno. Su inclusión debe definirse expresamente, ya que cada tipo de receptor requiere una selección y una interpretación adecuadas.

Datos necesarios para realizar el estudio

La calidad de un EDR depende directamente de la información de partida. Entre los datos habitualmente necesarios se encuentran:

El layout o distribución prevista de la planta.
La orientación e inclinación de los módulos.
La ficha técnica de los paneles.
La topografía del terreno.
La posición y características de carreteras y receptores.
Los obstáculos que puedan bloquear la línea de visión.
La vegetación existente o prevista, cuando pueda influir en el análisis.

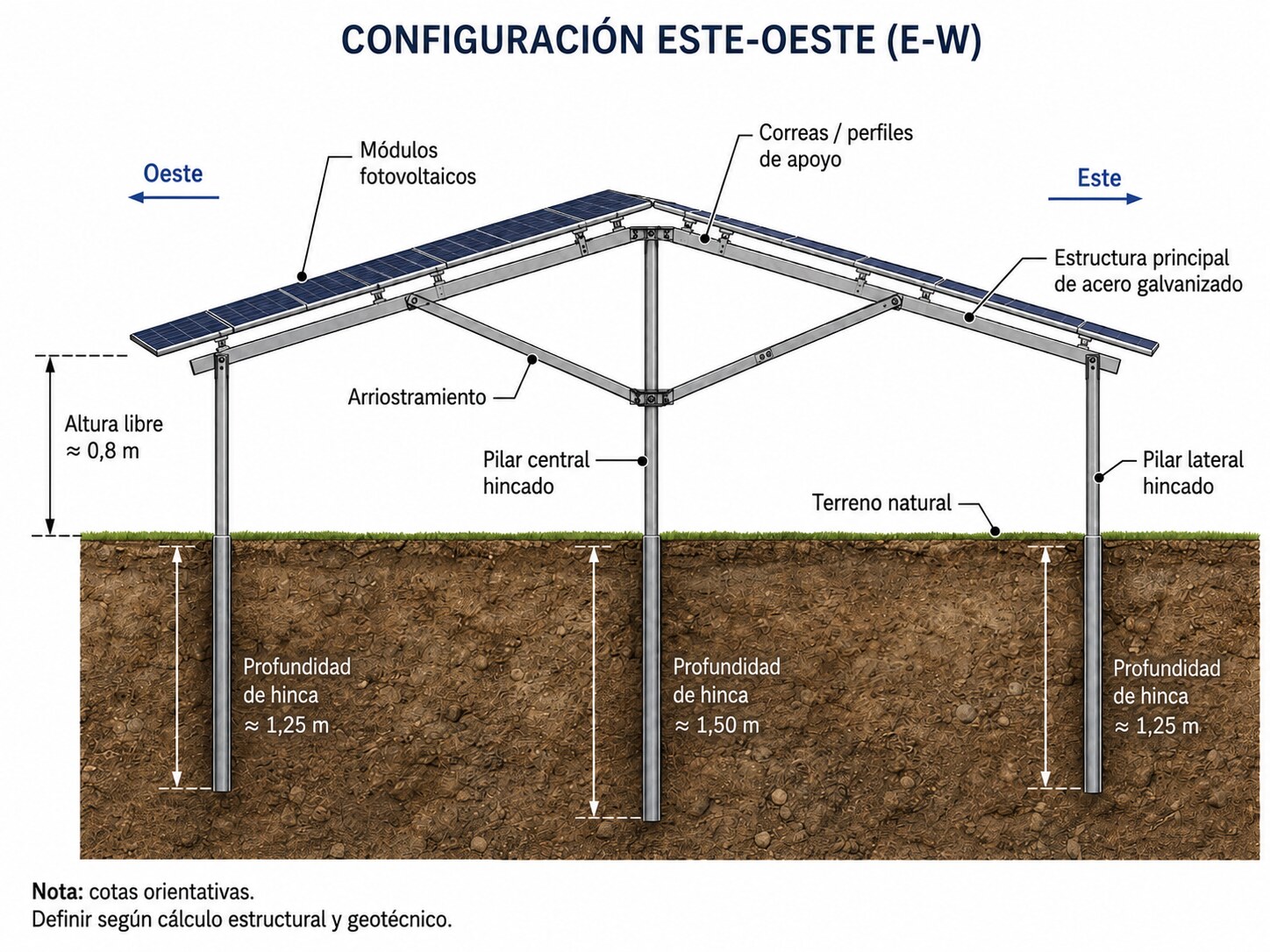

Esquema de módulos fotovoltaicos en configuración este-oeste sobre estructura de soporte. — La orientación y la inclinación de los módulos forman parte de los datos de partida del análisis. Esquema incluido en la documentación técnica del estudio EDR (fig. 3). Las cotas indicadas son orientativas: no constituyen un diseño constructivo ni valores aplicables a cualquier instalación.

Estos elementos permiten construir un modelo coherente del proyecto y de su entorno. Si alguno de ellos cambia —por ejemplo, la inclinación de los módulos, la ubicación de una fila o la geometría de una carretera—, también pueden cambiar las trayectorias calculadas y las conclusiones.

La vegetación requiere especial cautela. Su capacidad para actuar como barrera puede variar con la especie, la densidad, la altura, el mantenimiento o la época del año. No debería considerarse una pantalla eficaz sin justificar cómo se ha incorporado al modelo.

Del recorrido solar a la evaluación de la afección

En trabajos de este tipo, TyP ha combinado metodología propia y simulación con ForgeSolar. El proceso comienza con la definición del modelo: geometría de la instalación, características relevantes de los módulos y receptores que deben analizarse.

La simulación relaciona el recorrido solar con la orientación de las superficies fotovoltaicas. Así se identifican los periodos y posiciones en los que un reflejo podría alcanzar un receptor desde un punto de vista geométrico. Su duración, frecuencia y distribución diaria y mensual ayudan a caracterizar la exposición prevista.

La interpretación técnica añade el contexto necesario. En una carretera, por ejemplo, se revisan los sentidos de circulación, la posición relativa del reflejo respecto al campo visual del conductor y su posible coincidencia con el Sol directo. Esta coincidencia debe interpretarse dentro del conjunto del análisis: no permite descartar por sí sola una afección. También se evalúa si la topografía, construcciones, pantallas, vegetación u otros obstáculos interrumpen la línea de visión y con qué fiabilidad.

El resultado de una simulación no debe leerse de forma aislada. El objetivo no es limitarse a señalar la aparición de reflejos, sino valorar en qué condiciones podrían ser percibidos y qué implicaciones pueden tener para los receptores incluidos en el alcance.

Posibles ajustes y necesidad de recalcular

Cuando el análisis detecta una situación que conviene revisar, pueden estudiarse alternativas como modificar la implantación, la orientación o la inclinación de determinados módulos, aumentar distancias o introducir barreras visuales. La viabilidad de cada alternativa debe coordinarse con el diseño del proyecto.

Ninguna medida debería darse por eficaz únicamente por intuición. Cada cambio altera el modelo y puede desplazar un reflejo, reducirlo o generar una trayectoria diferente. Por eso, su eficacia debe comprobarse mediante una nueva simulación y una evaluación actualizada.

Alcance y límites de las conclusiones

Las conclusiones de un EDR están condicionadas por los parámetros introducidos, la calidad y resolución de la información disponible, los receptores seleccionados y las simplificaciones propias del modelo. Describen el comportamiento previsto para una configuración concreta; no constituyen una garantía universal aplicable a cualquier diseño, entorno o situación futura.

Si el proyecto cambia o aparecen nuevos datos sobre la topografía, los obstáculos, la vegetación o las infraestructuras cercanas, puede ser necesario revisar el estudio. Definir bien el alcance desde el inicio y mantener trazabilidad sobre las hipótesis empleadas resulta fundamental. Una modelización tampoco equivale a una medición de campo ni acredita por sí sola el cumplimiento de todos los requisitos de autorización del proyecto.

Definir el alcance antes de empezar

Para valorar si un proyecto necesita un estudio de deslumbramiento y concretar qué receptores, escenarios y datos deben incluirse, puede contactar con TyP. Un alcance bien definido permite obtener conclusiones útiles y ajustadas a las decisiones reales del proyecto.
